Dos soluciones de cimentación distintas

Tanto los pilotes perforados como los pilotes helicoidales son cimentaciones con pilotes de acero que sustituyen a una cimentación de hormigón tradicional. Su estructura, método de instalación, clase de capacidad portante y aplicaciones típicas son, no obstante, fundamentalmente distintas. Entender la diferencia ayuda a elegir la solución adecuada para cada proyecto.

Pilote perforado: un tubo de acero taladrado hasta la roca

Un pilote perforado es un tubo de acero de pared gruesa que se taladra a través de todas las capas de suelo hasta el lecho rocoso. La perforación se realiza con equipos especialistas pesados utilizando un martillo de fondo (DTH) combinado con rotación. Se inyecta agua o aire comprimido a través de las brocas para extraer el material suelto del interior del tubo.

Una vez que el tubo ha alcanzado la roca, se limpia, se arma si es necesario y se rellena con hormigón. El espacio entre el tubo y la roca se inyecta con lechada de cemento, anclando el pilote firmemente al lecho rocoso.

Un pilote perforado es un pilote sin desplazamiento: no empuja el suelo a un lado, sino que lo extrae. Esto reduce la perturbación y la vibración sobre el terreno circundante.

Los diámetros arrancan en aproximadamente 140 mm y superan los 1.200 mm en los mayores proyectos.

Pilote helicoidal: una hélice en la capa portante

Un pilote helicoidal consiste en un fuste liso de acero con una o varias hélices soldadas a su punta. El pilote se instala atornillándolo al suelo mediante un cabezal de accionamiento montado en excavadora o una máquina manual.

La carga estructural se transfiere a través del fuste hasta la hélice, que la distribuye en la capa de suelo portante. Un pilote helicoidal no requiere relleno de hormigón y es portante de inmediato tras la instalación.

Los diámetros típicos de fuste van de 60,3 a 323 mm. La gama HELIX (fuste de 60,3 mm) está diseñada para estructuras ligeras e instalación DIY, mientras que la gama PRO (60,3 mm en adelante) está diseñada para estructuras portantes como viviendas, naves y mástiles de líneas eléctricas.

Método de instalación y equipo

Un pilote perforado requiere equipo especialista pesado: una perforadora con martillo DTH, un sistema de circulación, equipo para prolongar los tubos (mediante uniones roscadas o soldadas), una bomba de hormigón y equipos de inyección. La movilización de la obra es una fase significativa, y el transporte del equipo requiere vehículos pesados.

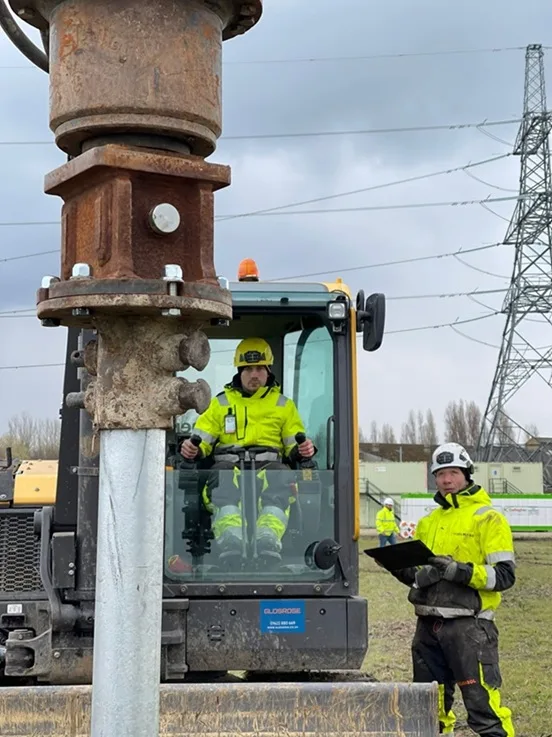

Un pilote helicoidal se instala con una excavadora dotada de un cabezal de accionamiento, o con una máquina manual para pilotes más pequeños. El equipo se moviliza con rapidez y la perturbación de la obra es mínima. Instalar un pilote suele llevar cuestión de minutos.

Capacidad portante y aplicaciones

Un pilote perforado se ancla en el lecho rocoso y soporta cargas extremadamente altas. Las aplicaciones típicas incluyen edificios de varias plantas, infraestructuras pesadas, grandes puentes y obras urbanas con limitaciones de vibración.

Un pilote helicoidal puede alcanzar una capacidad portante superior a 1.000 kN por pilote. Las aplicaciones abarcan viviendas, naves, puentes, líneas eléctricas, parques solares y estructuras de jardín. Los pilotes helicoidales también se emplean cada vez más en proyectos de infraestructura más pesados.

Normalmente no se trata de productos competidores, sino de soluciones complementarias. En muchas obras ambos métodos son técnicamente viables, y la elección depende de las condiciones del suelo, las cargas y los requisitos del proyecto.

Coste

El pilotaje perforado cuesta muchas veces más por metro que el pilotaje helicoidal. El precio viene determinado por la movilización del equipo pesado, el tiempo de perforación, el relleno de hormigón y la inyección.

El pilotaje helicoidal es una solución eficiente en coste cuando las condiciones del suelo lo permiten. El equipo más ligero, la instalación más rápida y la ausencia de hormigón mantienen bajo el coste total.

Una comparativa de coste solo tiene sentido cuando ambos métodos son técnicamente viables. Si la obra requiere anclaje a roca, un pilote helicoidal no es una opción. Por el contrario, si el suelo tiene capacidad portante suficiente y las cargas están dentro del rango del pilote helicoidal, un pilote perforado suele ser una solución sobredimensionada.

Impacto ambiental

El pilotaje perforado produce menos vibración que el pilotaje hincado, pero el ruido de perforación es significativo. La perforación también genera residuos de suelo (detritus) que deben gestionarse y retirarse de la obra.

Un pilote helicoidal produce muy poca vibración y ruido. No se generan residuos de suelo, porque el pilote se atornilla al terreno sin desplazar tierra. Un pilote helicoidal también puede desatornillarse y reutilizarse.

Ambos métodos son adecuados para obras urbanas con limitaciones de vibración. Un pilote helicoidal es además silencioso y encaja en proyectos en los que el objetivo es minimizar la alteración del terreno y los residuos.

Tabla comparativa

Característica Pilote perforado Pilote helicoidal
Instalación Taladrado hasta lecho rocoso con perforadora pesada Atornillado al suelo con excavadora o máquina manual
Anclaje A lecho rocoso, inyectado con cemento A suelo portante mediante hélice
Diámetro típico 140 a 1.200+ mm 60,3 a 323 mm (fuste)
Clase de capacidad portante Muy alta (anclaje a roca) Hasta más de 1.000 kN por pilote
Equipo Perforadora pesada, martillo DTH, bomba de hormigón Excavadora + cabezal de accionamiento, o máquina manual
Nivel de coste Muchas veces mayor que el pilotaje helicoidal Eficiente en coste
Velocidad de instalación Más lenta (perforación, hormigonado, inyección) Rápida (minutos por pilote)
Vibración Baja (sin desplazamiento), pero con ruido de perforación Muy baja
Aplicaciones típicas Edificios de varias plantas, infraestructuras pesadas, grandes puentes Viviendas, naves, puentes, líneas eléctricas, parques solares
Relleno de hormigón Sí (tubo relleno de hormigón) No (portante de inmediato tras la instalación)

Resumen

Los pilotes perforados y los pilotes helicoidales son métodos distintos para necesidades distintas. Se elige un pilote perforado cuando la obra requiere anclaje a roca. Los pilotes helicoidales se usan ampliamente, desde viviendas hasta infraestructura, cuando el suelo es adecuado para la instalación por atornillado.

Si tiene dudas sobre qué método encaja en su proyecto, pregunte a un especialista. La elección correcta depende siempre de las condiciones del suelo, las cargas y el tipo estructural del proyecto.
