Conexión por pasador vs conexión por orejetas

Tamaños de pilotes helicoidales y métodos de conexión de accionamiento

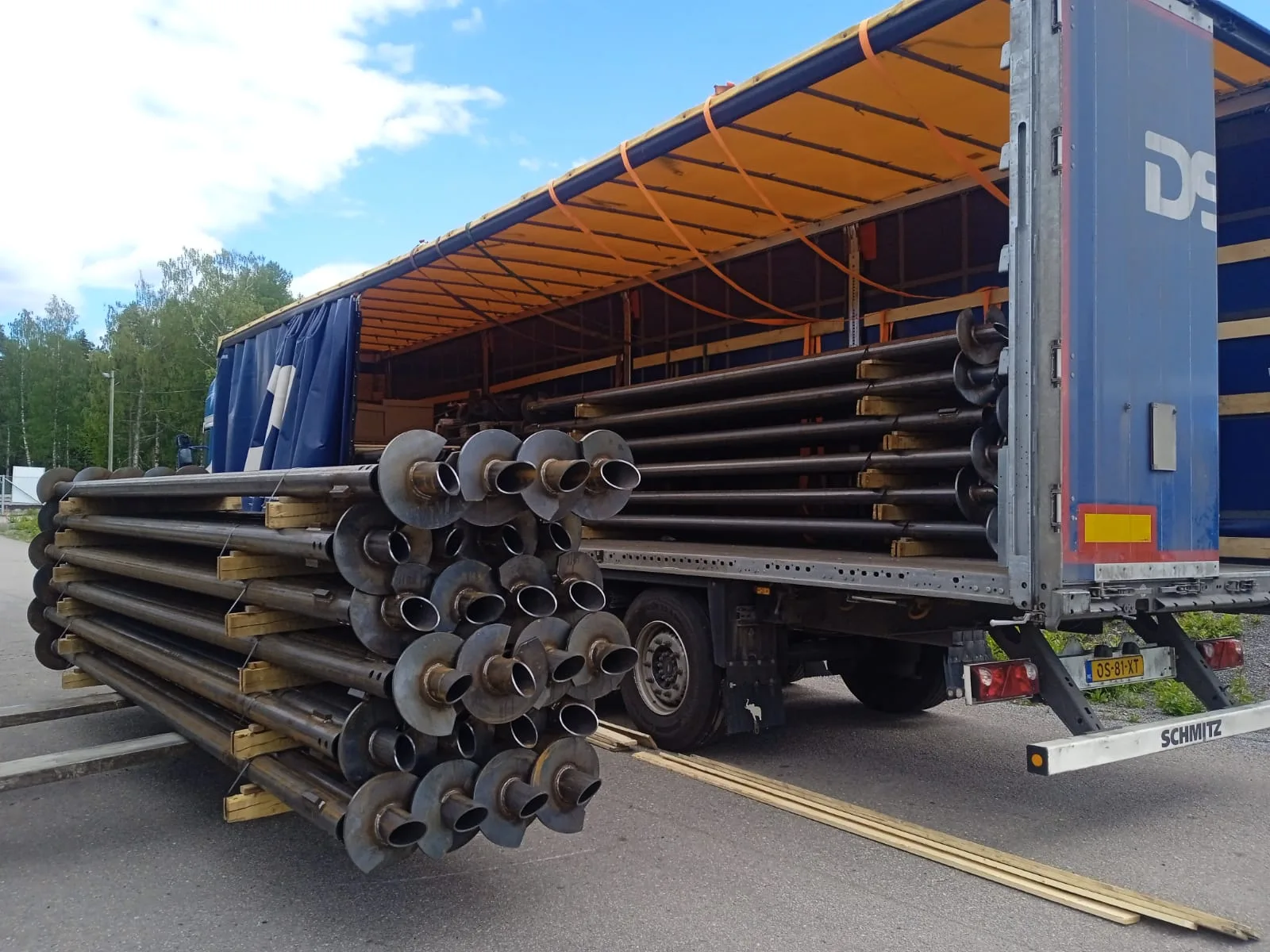

Los pilotes helicoidales se fabrican en una amplia gama de tamaños. Los más pequeños, empleados a menudo para tarimas y terrazas, pueden medir tan solo un metro con un diámetro de apenas 60 mm. En el otro extremo se encuentran los pilotes de alta resistencia diseñados para edificios de varias plantas o estructuras importantes, con longitudes de hasta 12 metros y diámetros superiores a 400 mm.

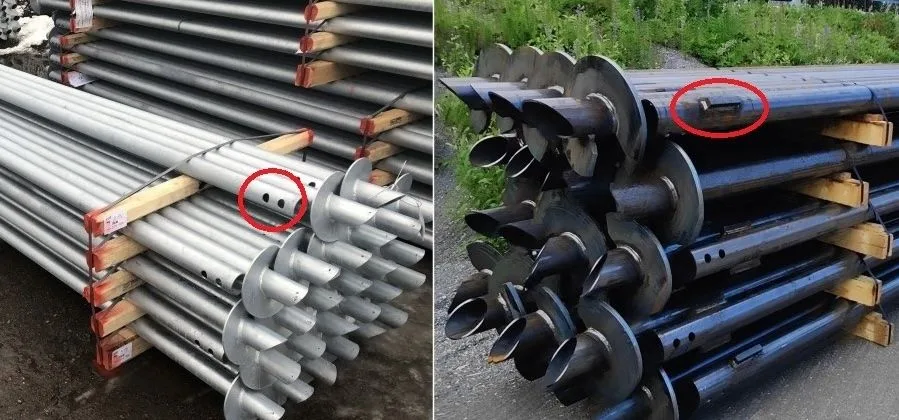

Existen dos métodos principales de conexión de accionamiento durante la instalación: conexión por pasador y conexión por orejetas. La elección depende del tamaño del pilote, del equipo y de las condiciones de la obra. Para un observador externo, la diferencia puede parecer menor, pero los instaladores y jefes de proyecto con experiencia saben que elegir el método adecuado tiene un impacto directo sobre la velocidad de instalación, la eficiencia del flujo de trabajo y los costes totales del proyecto. En proyectos de gran escala, este impacto resulta significativo. Por ejemplo, en una obra de 1.000 pilotes, ahorrar solo cinco minutos por pilote equivale aproximadamente a 250 horas-hombre menos para una cuadrilla de tres personas.

Coste y eficiencia de instalación

Los pilotes equipados con orejetas son algo más caros por unidad que los pilotes con conexión por pasador. Sin embargo, al analizar los costes totales del proyecto, los pilotes con orejetas suelen resultar considerablemente más económicos debido a la instalación más rápida y la menor manipulación manual. Esta ventaja se aprecia especialmente en proyectos con pilotes largos y pesados instalados en grandes volúmenes, como infraestructuras o desarrollos industriales.

Conexión por pasador

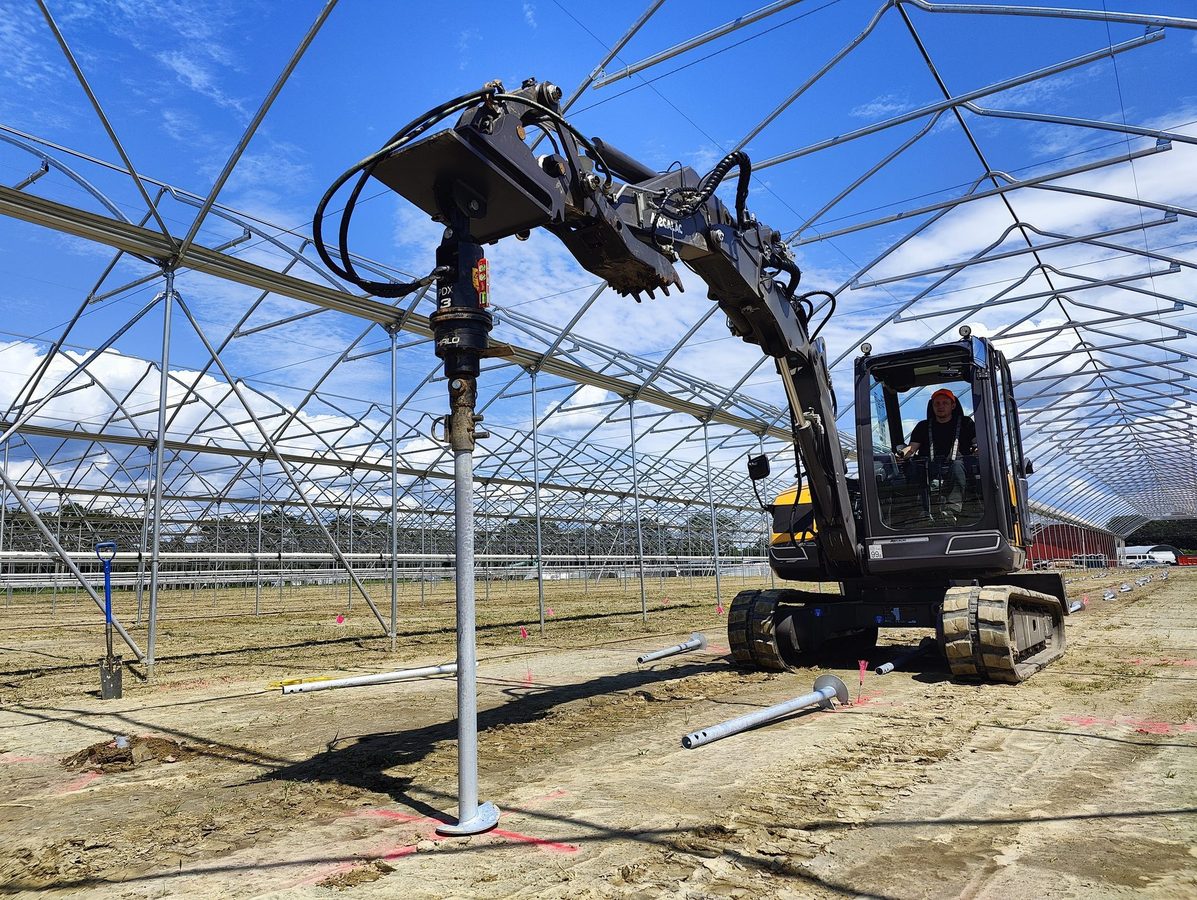

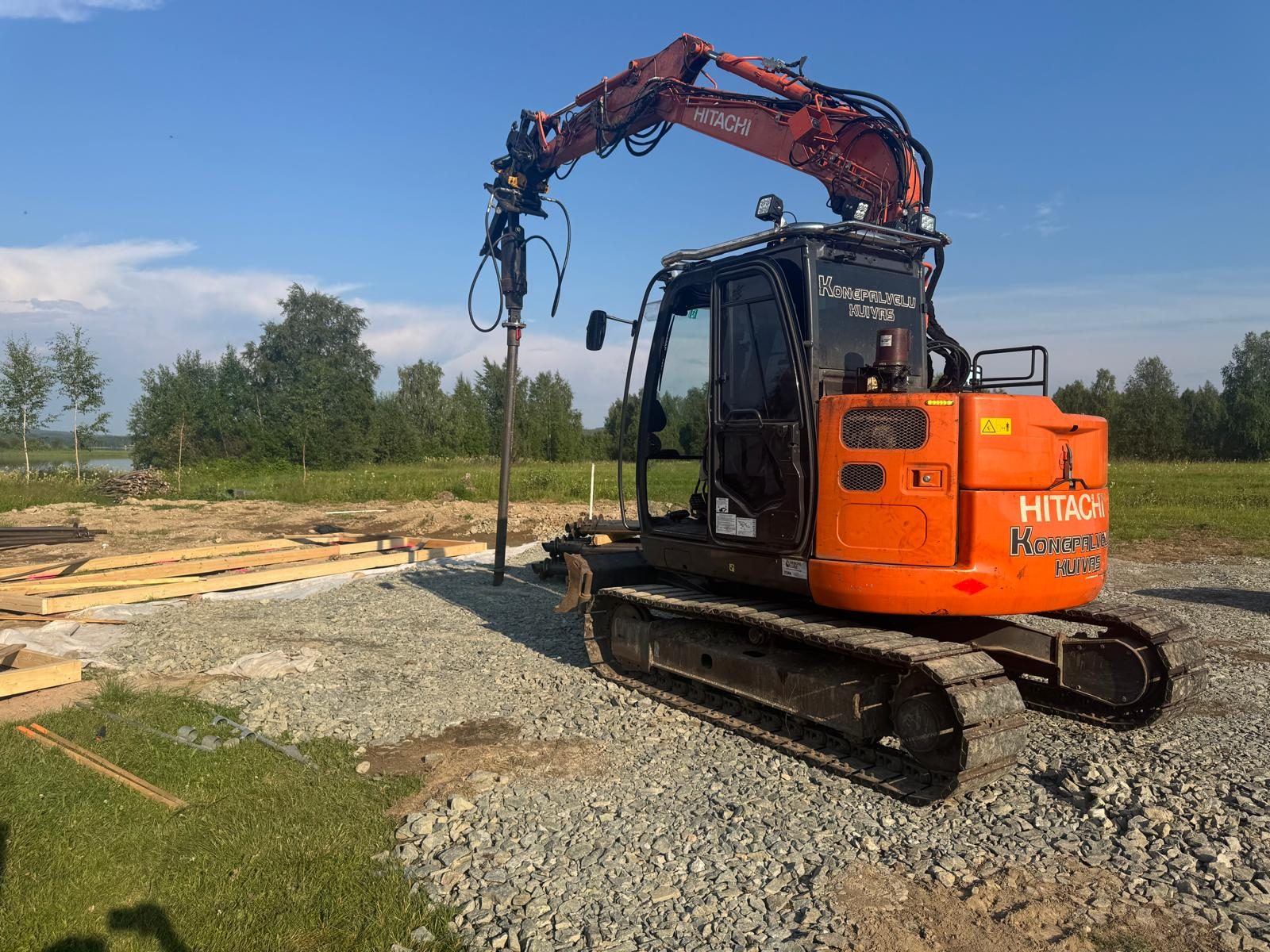

Acoplar un pilote de conexión por pasador al cabezal de accionamiento suele requerir alinear manualmente el adaptador o hacer que el operador lo guíe hasta el fuste del pilote. El proceso es más sencillo en posición horizontal, utilizando el soporte trasero del accionamiento, un basculante o un rotador. Un rotador permite orientar libremente el cabezal de accionamiento independientemente de la posición de la excavadora, lo que simplifica mucho la alineación. Una vez colocado el adaptador, el pilote se asegura con un pasador pasante y puede comenzar la instalación.

La conexión por pasador es una opción práctica y eficiente para pilotes más ligeros y cortos, fáciles de manipular manualmente y que requieren un esfuerzo de elevación mínimo.

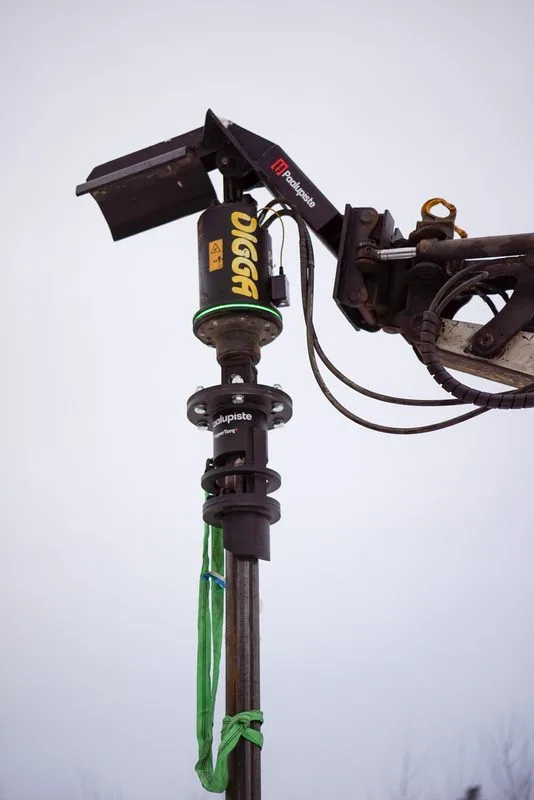

Conexión por orejetas

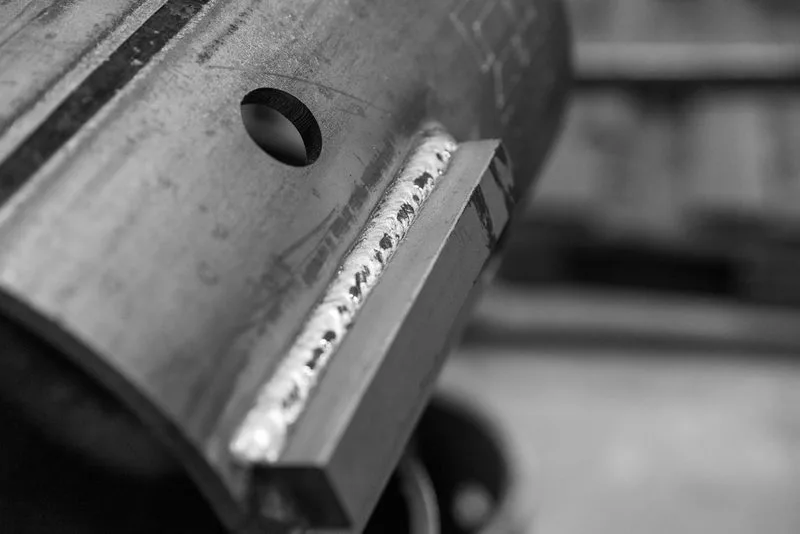

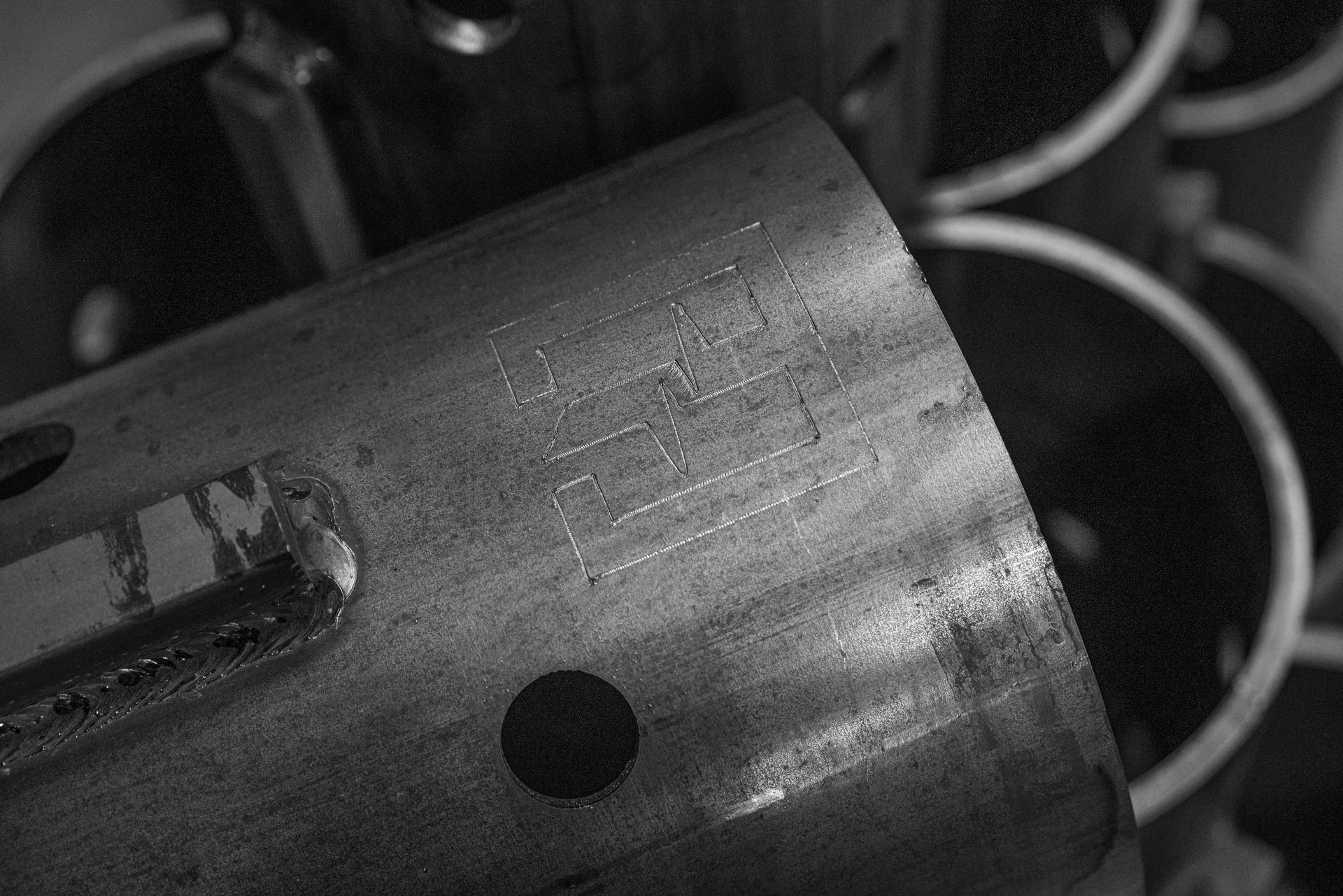

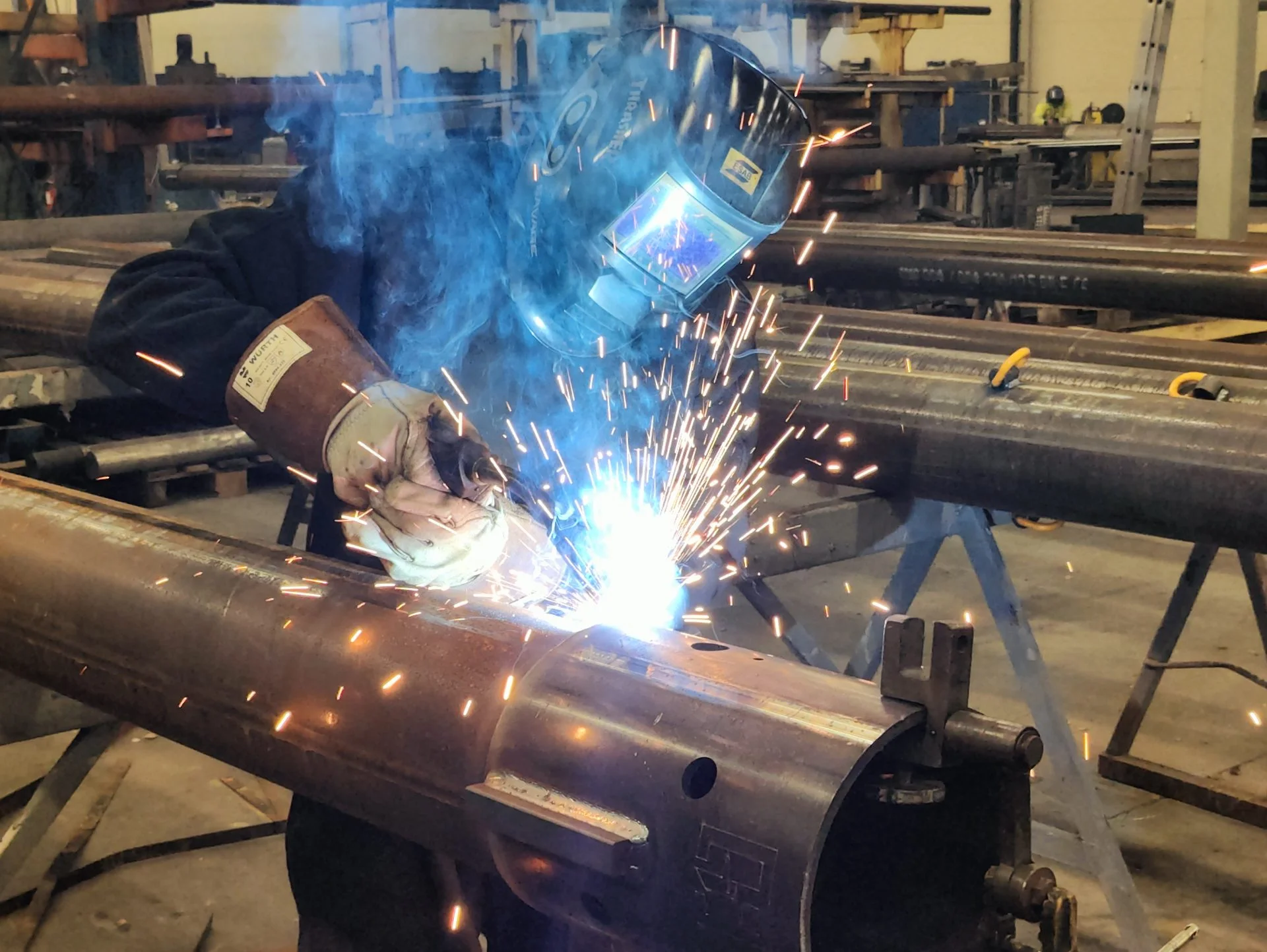

Los pilotes con orejetas incorporan dos o más orejetas de barra cuadrada soldadas al costado del fuste. Estas permiten acoplar el pilote con un adaptador tipo horquilla sin necesidad de pasadores.

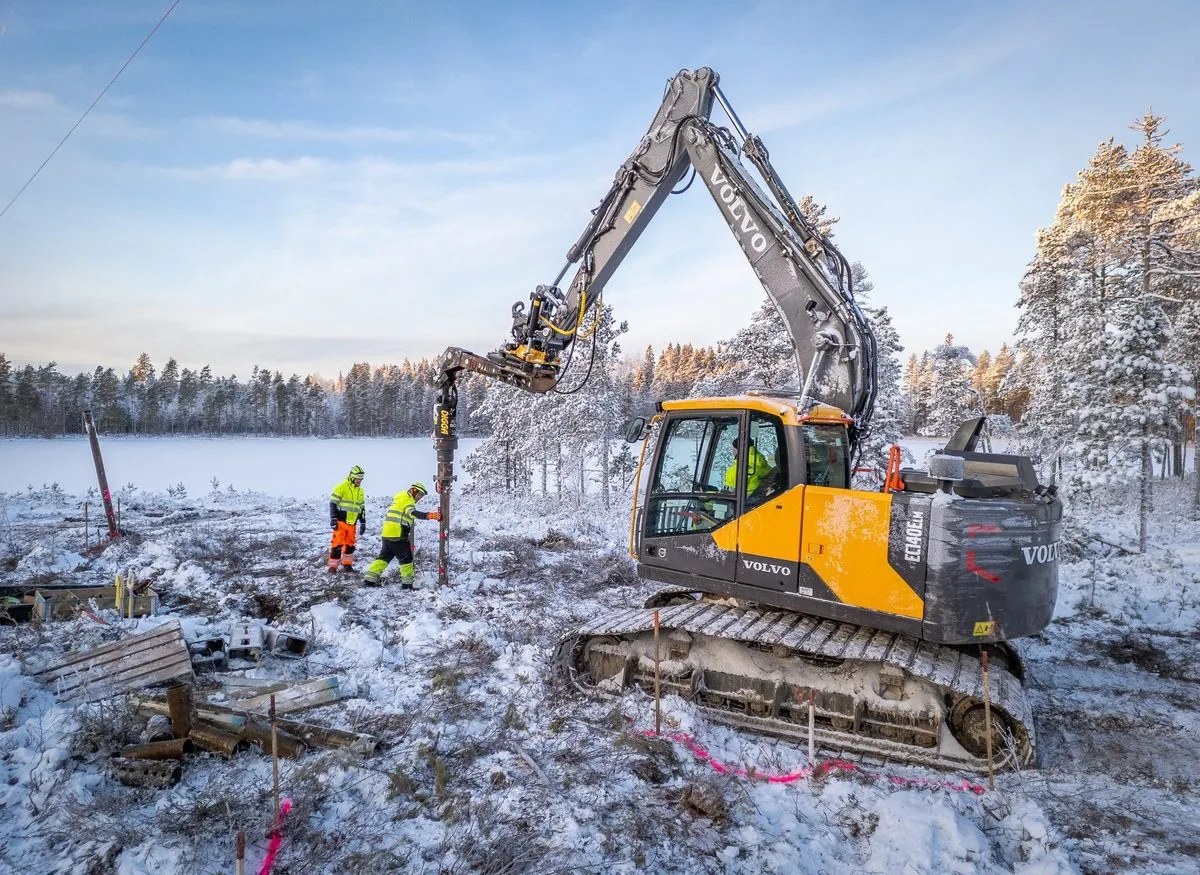

El proceso es notablemente distinto al de la conexión por pasador. El adaptador incluye un gancho de izado para fijar una eslinga o cable. El operador coloca el adaptador cerca del extremo superior del pilote, y un miembro de la cuadrilla fija la eslinga. En esta fase, la orientación del pilote respecto a la máquina no es crítica. El objetivo es simplemente levantarlo hasta la posición vertical. Esto reduce significativamente el esfuerzo de elevación manual y acelera la fase de acoplamiento.

La longitud de la eslinga se ajusta para que el husillo de accionamiento del adaptador quede alineado lo más cerca posible del extremo superior del fuste cuando esté vertical. Una vez en vertical, un miembro de la cuadrilla estabiliza brevemente el pilote mientras el operador desciende el husillo dentro del fuste. Un cuarto de vuelta bloquea las orejetas en el adaptador. La conexión puede realizarse a varios metros del suelo sin escaleras ni elevaciones adicionales. El pilote puede entonces maniobrarse con precisión hasta su posición e iniciarse el accionamiento. El desacople se consigue con un cuarto de vuelta inverso y la elevación, a menudo más rápido que con pasadores.

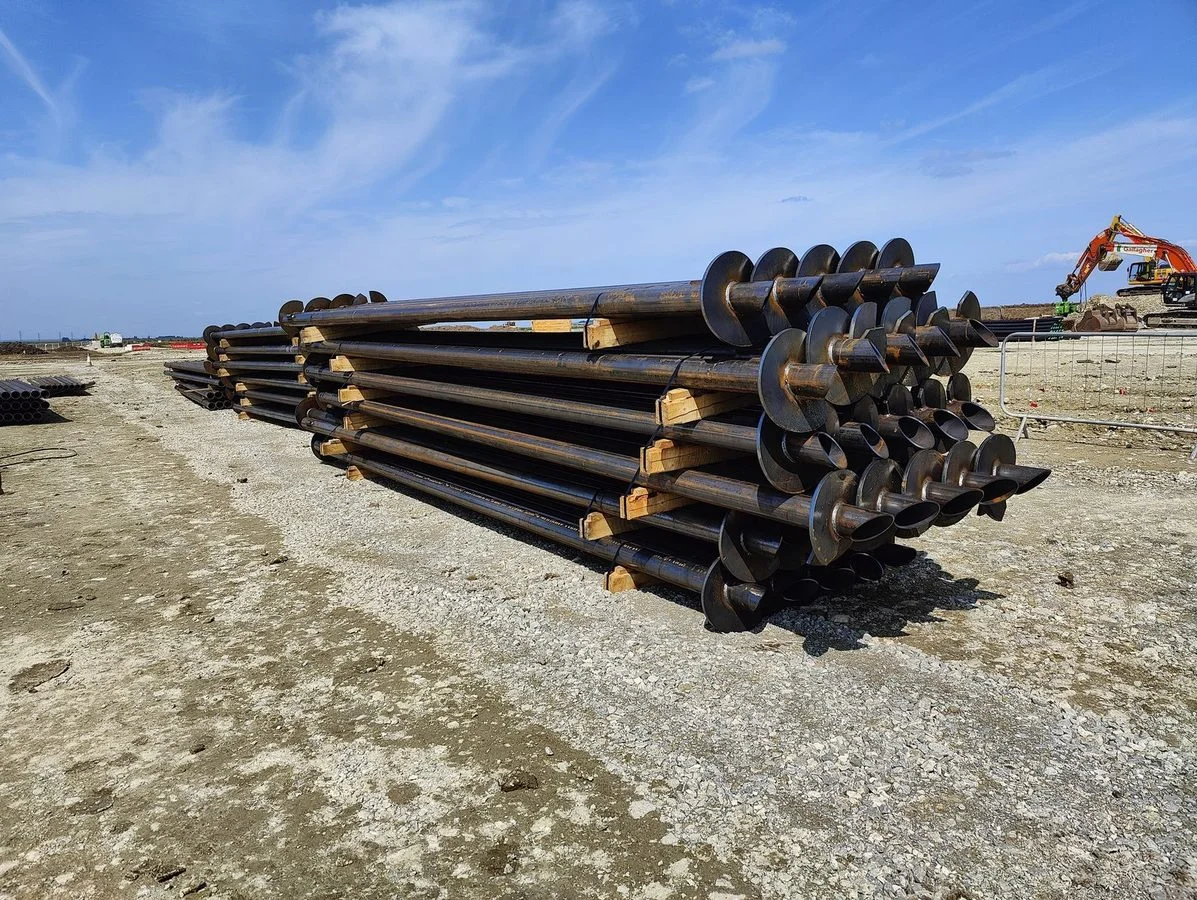

Las orejetas también permiten instalar pilotes largos como una sola sección sin extensiones. En la práctica, pilotes de seis metros suelen poder colocarse en una sola pieza, siempre que la excavadora tenga el alcance suficiente. Incluso con máquinas más pequeñas, puede lograrse una buena altura utilizando una pluma de extensión. Una pluma de extensión es una herramienta valiosa, ya que reduce eficazmente el número de extensiones necesarias, amortizándose rápidamente gracias a menos piezas de conexión. Las plumas de extensión HyperTorq+ están disponibles a través de Paalupiste Oy. Menos extensiones se traducen en ahorros tanto en componentes como en tiempo de mano de obra, beneficios especialmente evidentes en grandes proyectos de infraestructura, donde influyen directamente en el avance de la instalación y en la rentabilidad general.

Consideraciones de seguridad con orejetas

Elevar pilotes pesados siempre requiere especial atención. Las eslingas deben inspeccionarse periódicamente para comprobar su estado y sujeción. Muchas obras utilizan eslingas dobles o un cable de seguridad adicional como práctica estándar. Todos los miembros de la cuadrilla deben estar debidamente formados, y el equipo de protección individual adecuado es imprescindible.

Resumen

Para pilotes ligeros y de fácil manipulación, la conexión por pasador suele ser suficiente y rápida. No obstante, en instalaciones de gran volumen de pilotes largos y pesados, las orejetas ofrecen ventajas claras: menos trabajo manual, instalación más rápida y la posibilidad de colocar secciones largas sin extensiones.

Aunque pueda parecer un detalle menor, elegir el método de conexión adecuado, en función del tamaño del pilote, las condiciones de obra y el equipo, afecta directamente a la velocidad, los costes de mano de obra, la ergonomía y los plazos. Merece la pena tratar estas opciones con antelación con su proveedor de pilotes helicoidales. Un proveedor con experiencia comprende los retos reales de la instalación y puede orientarle hacia soluciones prácticas que quizá no aparezcan en los planos pero que sin duda se reflejarán en operaciones más fluidas y menores costes totales.
