Moltes persones busquen «cargols de fonamentació» quan en realitat necessiten pilots helicoïdals. Són productes relacionats, però hi ha diferències importants en disseny, certificació i capacitat de càrrega.
Els termes «cargol de fonamentació» i «pilot helicoïdal» de vegades es fan servir de manera intercanviable, però es refereixen a productes diferents amb capacitats molt diverses.
Els cargols de fonamentació són varetes metàl·liques relativament curtes (0,6-1,5 m) i de petit diàmetre, amb una simple rosca o pestanya. Estan dissenyats per a usos lleugers: tanques, senyals, bústies, petites estructures de jardí. La majoria no té certificació estructural ni verificació de càrrega calculada.
Els pilots helicoïdals (també anomenats pilots atornillats) són elements de fonamentació dissenyats i certificats. Els pilots Paalupiste incorporen autèntiques plaques helicoïdals (200-800 mm de diàmetre), estan fabricats amb acer SSAB traçable, galvanitzats en calent segons EN ISO 1461 i dissenyats conforme a l'Eurocodi EN 1997. Suporten càrregues calculades de 10 kN a més de 1.000 kN.
La gamma HELIX de Paalupiste és, en molts casos, el que realment busca qui escriu «cargols de fonamentació». Els pilots HELIX són aptes per a autoinstal·lació -s'atornillen amb un trepant manual- però són pilots helicoïdals plenament dissenyats amb 50 anys de garantia, no simples cargols lleugers.
Cargols de fonamentació, cargols de terra, ancoratges de cargol, fonamentacions atornillades, ancoratges helicoïdals, fonamentacions amb pilots helicoïdals, pilots helicoïdals, pilots atornillats.
Quan el seu projecte necessita una fonamentació real i no només un ancoratge, els pilots helicoïdals dissenyats aporten avantatges mesurables.
Control de producció en fàbrica certificat segons EN 1090. Cada pilot compleix les normes europees d'estructures d'acer. Acceptat per les autoritats urbanístiques a tota la UE.
La capacitat de cada pilot es verifica en temps real mitjançant la correlació parell/càrrega (Kt × T) durant la instal·lació. Sense suposicions, sense proves de càrrega a part.
Recobriment segons EN ISO 1461 per a protecció anticorrosiva a llarg termini. Fabricats amb acer SSAB traçable i baix en carboni, un dels acers amb menor petjada del món.
Els pilots HELIX tenen 50 anys de garantia sobre el cos del pilot. Pensats per a estructures permanents, no per a solucions provisionals. Vida útil de 50 a 100 anys.
Paalupiste ofereix disseny de fonamentació, selecció de pilot i càlculs específics del projecte. Suport tècnic complet des de la consulta fins a la documentació d'instal·lació.
Connecti pràcticament qualsevol estructura a la seva fonamentació amb pilots. Ancoratges estàndard per a fusta, acer i formigó, a més de solucions a mida per a projectes especials.
Si buscava «cargols de fonamentació» perquè necessita una fonamentació atornillable per a una terrassa, una tanca, una caseta o una cochera, HELIX és el que realment busca.

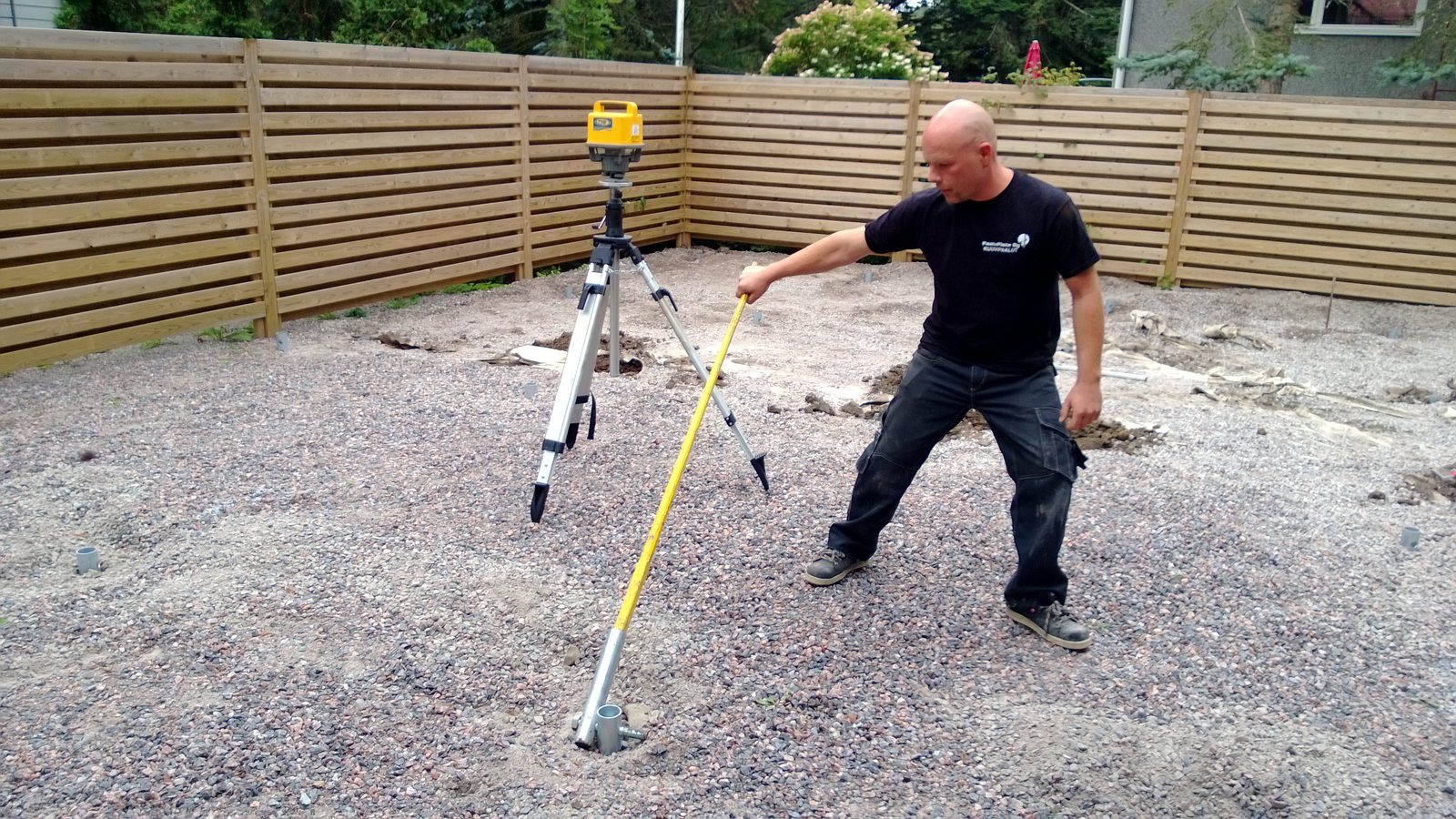

Els pilots HELIX s'instal·len a mà amb un trepant convencional i adaptador. Sense excavadora, sense formigó, sense esperes. Una o dues persones poden completar una fonamentació per a terrassa en poques hores. Però a diferència d'un cargol de fonamentació bàsic, HELIX és un producte realment dissenyat: autèntiques plaques helicoïdals, acer galvanitzat en calent, instal·lació amb verificació per parell i 50 anys de garantia.
Aplicacions típiques de HELIX: terrasses i tarimes, tanques i portals, casetes de jardí i cabanes, cocheres i marquesines, pèrgoles i cuines exteriors, petites instal·lacions solars, senyalització i fanals.
Veure especificacions i models HELIX →
Aprofundiu en fonamentacions amb pilots helicoïdals, productes i projectes reals.
Compareu les nostres dues gammes de pilots helicoïdals
9 avantatges amb taules comparatives
Gamma completa de pilots, ancoratges i accessoris
Instal·lacions reals i casos d'estudi
Com triar el pilot helicoïdal adequat
Expliqui'ns el seu projecte
Preguntes habituals sobre cargols de fonamentació, pilots helicoïdals i com triar la fonamentació adequada.
Un cargol de fonamentació és una vareta metàl·lica petita i punxeguda amb rosca o pestanya que s'atornilla directament al terreny. Sol tenir de 0,6 a 1,5 metres de llargada i està dissenyat per a usos lleugers: tanques, senyals i petites estructures de jardí. No són elements de fonamentació calculats i, generalment, no tenen certificació estructural.
Els pilots helicoïdals (també anomenats pilots atornillats) són elements de fonamentació dissenyats i certificats, amb autèntiques plaques helicoïdals, calculats per suportar càrregues estructurals de 10 kN a més de 1.000 kN. Es fabriquen conforme a normes com EN 1090 i es dissenyen segons l'Eurocodi EN 1997.
Els cargols de fonamentació són més petits, habitualment sense certificació, per a càrregues lleugeres de fins a uns 30-50 kN, sense verificació de càrrega calculada. Les diferències clau són: certificació, capacitat de càrrega, disseny de la placa de suport, protecció anticorrosiva, documentació d'instal·lació i suport de disseny.
Per a una petita tarima de jardí a ran de terra, els cargols de fonamentació bàsics poden bastar. No obstant això, per a una terrassa o tarima elevada que hagi de resistir càrregues de neu, tracció per vent i anys d'ús, els pilots helicoïdals dissenyats són la millor opció.
Els pilots Paalupiste HELIX s'instal·len per sota de la línia de gelada, suporten càrregues verificades, estan galvanitzats en calent i tenen 50 anys de garantia, la qual cosa assegura que la fonamentació de la seva terrassa duri tant com la pròpia estructura.
No. Els pilots HELIX són pilots helicoïdals dissenyats, no cargols de fonamentació. Tot i que comparteixen la idea d'atornillar-se al terreny i es poden instal·lar a mà amb un trepant, els pilots HELIX incorporen autèntiques plaques helicoïdals, es fabriquen amb acer SSAB traçable, estan galvanitzats en calent segons EN ISO 1461 i tenen 50 anys de garantia.
Estan dissenyats com a elements estructurals de fonamentació, no com a ancoratges lleugers. HELIX és l'alternativa professional per a qui busca «cargols de fonamentació» però necessita una fonamentació real.
Un cargol de fonamentació típic suporta de 5 a 30 kN (aproximadament 500 a 3.000 kg), i els models d'ús intensiu arriben a uns 50 kN. La capacitat depèn de les condicions del sòl, la longitud i el diàmetre.
Com a comparació, els pilots helicoïdals Paalupiste suporten de 10 a més de 1.000 kN segons la mida del pilot i les condicions del sòl. La capacitat de cada pilot es verifica en temps real mitjançant la correlació parell/càrrega durant la instal·lació, deixant documentació del rendiment de cada pilot.
Els requisits varien segons el país i l'ajuntament. Per a estructures petites com tanques i casetes de jardí, sovint no cal llicència. Per a estructures més grans (terrasses, cocheres o edificis), sol ser obligatòria independentment del tipus de fonamentació.
Quan cal llicència, utilitzar pilots helicoïdals certificats (com els productes Paalupiste certificats EN 1090) agilitza la tramitació, perquè s'acompanyen de càlculs d'enginyeria, documentació d'instal·lació i traçabilitat completa.
