Quant més ràpids són els pilots helicoïdals enfront d'una fonamentació de formigó?

Els pilots helicoïdals s'instal·len entre un 50 i un 70% més ràpid que el formigó. Sense excavació, sense encofrat ni temps de curat. El pilot s'hi cargola, suporta càrrega immediatament i la construcció pot començar el mateix dia.

Quant costen els pilots helicoïdals enfront d'una fonamentació de formigó?

Els pilots helicoïdals poden reduir el cost total de fonamentació fins a un 50%. L'estalvi prové de prescindir de l'aïllament antigel i el drenatge, pilots més curts que assoleixen la seva capacitat a menys profunditat, menys fases d'obra i menys factures.

Quin és l'impacte ambiental dels pilots helicoïdals enfront del formigó?

Els pilots helicoïdals produeixen un 78% menys d'emissions de CO2 que la fonamentació de formigó. Eliminar el formigó suprimeix la principal font de carboni en una fonamentació. Els pilots helicoïdals són 100% acer, 100% extraïbles i 100% reciclables.

Es poden instal·lar pilots helicoïdals durant tot l'any?

Sí, els pilots helicoïdals es poden instal·lar en qualsevol estació, incloent-hi l'hivern. Com que no requereixen el curat del formigó, el sòl gelat o les baixes temperatures no impedeixen la instal·lació.

Quina capacitat de càrrega suporten els pilots helicoïdals?

Els pilots helicoïdals suporten càrregues de 10 kN a més de 1.000 kN segons la mida del pilot i les condicions del terreny. Treballen tant a compressió com a tracció (arrencada), per la qual cosa són aptes per a parcs solars, edificis i infraestructura.

Els pilots helicoïdals generen vibracions o soroll durant la instal·lació?

No. Els pilots helicoïdals es cargolen al terreny amb vibracions mínimes i soroll baix, per la qual cosa són segurs vora estructures existents, en zones residencials i en ubicacions sensibles ambientalment.

Quins tipus de projectes utilitzen fonamentacions amb pilots helicoïdals?

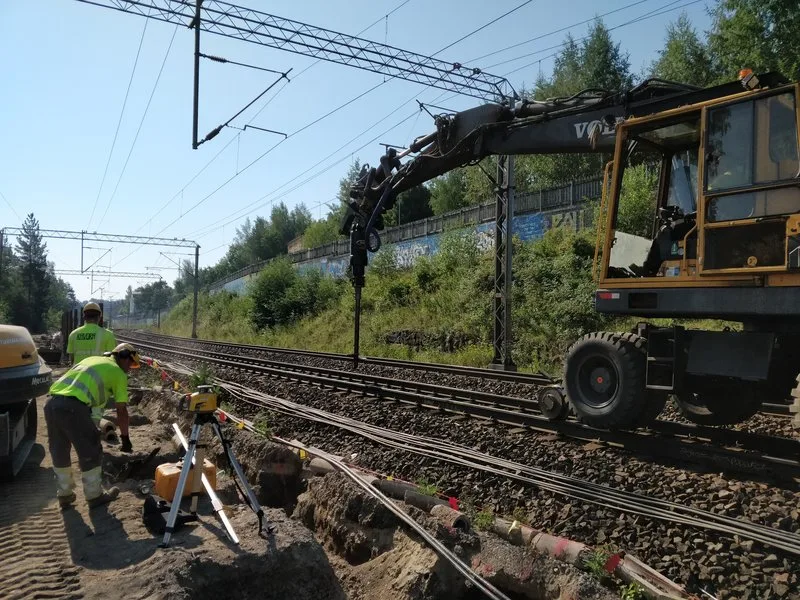

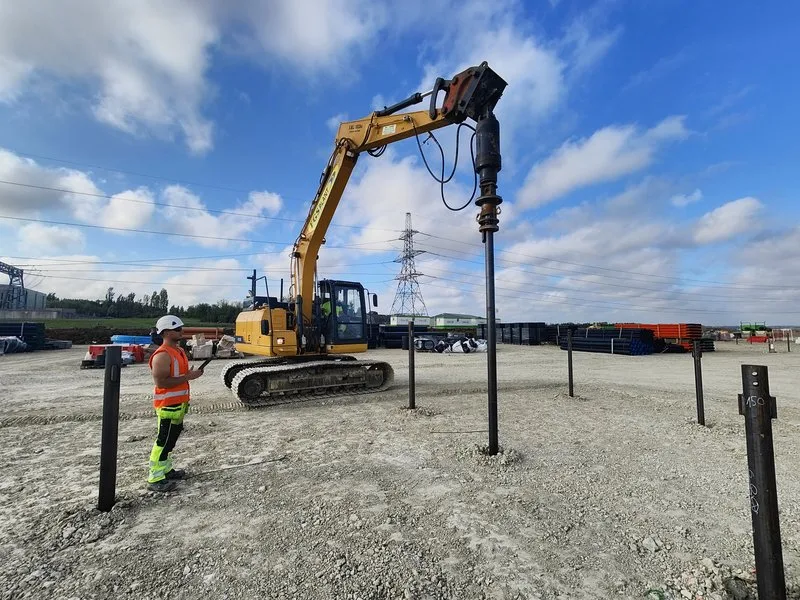

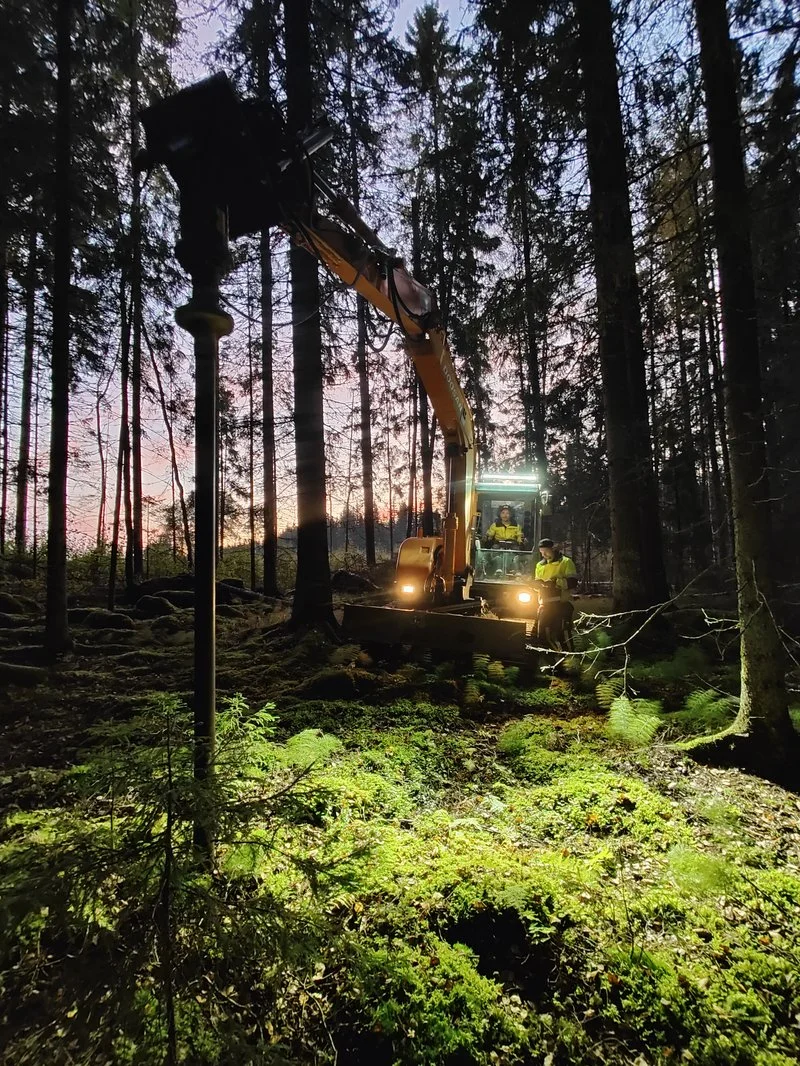

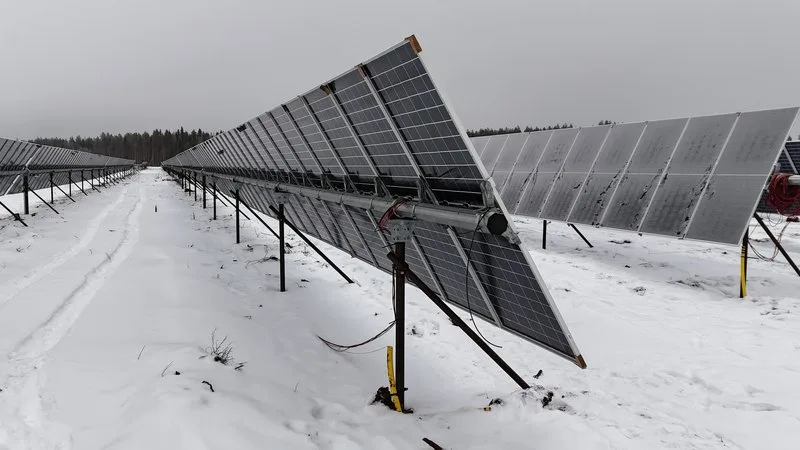

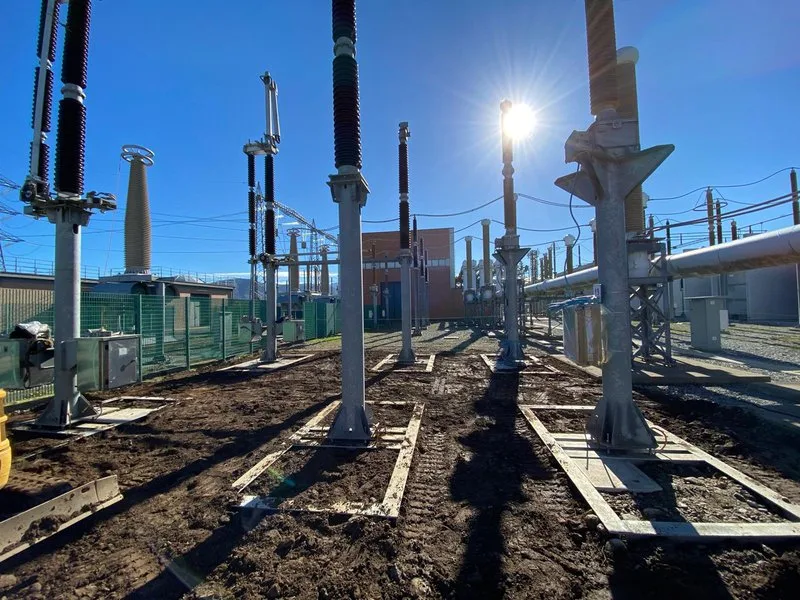

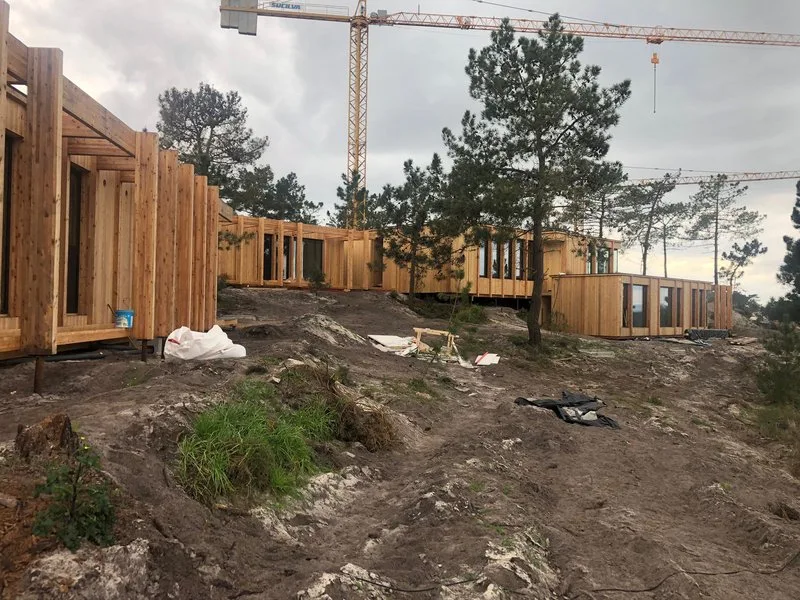

Els pilots helicoïdals s'utilitzen en parcs solars, instal·lacions BESS, edificis, construcció industrial, infraestructura de carretera i ferrocarril, habitatge residencial, pantalles acústiques, ponts i terrenys difícils com torberes, argiles i emplaçaments remots.

Instal·lació de pilots helicoïdals en obra

Per què pilots

La seva fonamentació llesta en hores, no en setmanes

Sense excavació, sense formigó i sense temps de curat.

Avantatges Comparativa Aplicacions Certificacions

Avantatges

Per què els professionals de la construcció trien pilots helicoïdals

Tres avantatges mesurables que canvien l'economia del seu projecte. Cada afirmació avalada per dades reals d'obra.

50-70%

Lliurament més ràpid del projecte

Sense excavació, sense encofrat i sense curat del formigó. El pilot s'hi cargola, suporta càrrega immediatament i la construcció comença el mateix dia.

Fins al 50%

Menor cost total de fonamentació

Sense aïllament antigel, sense drenatge, pilots més curts que assoleixen capacitat a menys profunditat. Menys fases d'obra, menys factures.

78%

Menys emissions de CO₂

Prescindir del formigó elimina la principal font de carboni en una fonamentació. 100% acer, 100% extraïble, 100% reciclable.

Sense vibracions ni soroll, segur vora estructures existents

Capacitat de càrrega completa des del primer minut

Instal·lació tot l'any, en qualsevol estació

Rang de capacitat de 10 a més d'1.000 kN

Trepant manual o excavadora: s'adapta a qualsevol projecte

Obres estretes, pendents i ubicacions remotes

Trobem la fonamentació adequada per al seu projecte.

872 04 51 44

info@muroxs.com

Cara a cara

Com es comparen les seves opcions

La majoria de decisions sobre fonamentació encara es prenen per costum. El formigó ha estat l'opció per defecte durant tant de temps que molts equips mai no s'aturen a comparar. Així queden les opcions quan es posen una al costat de l'altra.

Factor	Pilots helicoïdals	Fonamentació de formigó
Excavació i retirada de terres	No es necessita	Moviment extens de terres i retirada a abocador
Terreny tou (torba, argila)	S'hi instal·la directament, sense substituir el terreny	Sovint requereix una substitució costosa del terreny
Drenatge	No requerit	Habitualment requerit
Aïllament antigel	No requerit	Habitualment requerit
Fases de treball	Una sola operació: cargolar al terreny	Excavació, encofrat, armat, abocament, curat, rebliment
Temps d'instal·lació	Hores a dies	Setmanes (excavació + encofrat + armat + curat)
Dependència del clima	Instal·lació tot l'any en la majoria de condicions	El formigó no es pot abocar amb glaçades
Soroll i vibracions	Soroll mínim, sense vibracions al terreny	Maquinària pesada a l'obra
Capacitat de càrrega	Immediata després de la instal·lació (verificada per parell)	Requereix curat (habitualment 28 dies per a la resistència total)
Direcció de la càrrega	Compressió i tracció (ambdues direccions)	Principalment compressió
Extraïbilitat	Totalment extraïble i reutilitzable	Permanent, la retirada requereix demolició
Impacte ambiental	Acer reciclable, sense residus d'excavació, petjada reduïda	Major consum de materials, residus d'excavació

Factor	Pilots helicoïdals	Pilots d'acer clavats
Preparació del terreny	Equips compactes, preparació mínima	Els equips pesats requereixen accessos preparats i plataformes de treball
Equipament	Excavadora estàndard o trepant manual (HELIX)	Requereix equip de clavament pesat especialitzat
Soroll i vibracions	Soroll mínim, sense vibracions al terreny	Sorolls d'impacte i vibracions importants
Zones residencials	Sense molèsties als veïns	Molèsties importants per soroll i vibració
Treball nocturn	L'operació silenciosa permet la instal·lació de nit	Els nivells de soroll impedeixen el treball nocturn
Zones protegides i de nidificació	Baix impacte, apte vora zones protegides	No apte vora reserves naturals o zones de nidificació
Longitud del pilot	Menor: l'hèlix assoleix capacitat a menys profunditat	Calen pilots més llargs per a la mateixa capacitat en terrenys solts
Ús de material	Menys acer per pilot, menor cost de transport i material	Més acer necessari, major cost de material i logística
Tracció / arrencada	Excel·lent resistència a l'arrencada gràcies a l'hèlix	Resistència limitada a la tracció i a l'arrencada
Extraïbilitat	Totalment extraïble i reutilitzable	Permanent; la seva extracció és destructiva i costosa
Impacte ambiental	Menys material, petjada reduïda, reciclable	Major consum de material i petjada de carboni

Factor	Pilots helicoïdals	Pilots CFA
Equipament	Excavadora estàndard o trepant manual (HELIX)	Equip CFA pesat i bomba de formigó
Preparació del terreny	Equips compactes, preparació mínima	Accessos, plataforma de treball, logística de subministrament de formigó
Fases de treball	Una sola operació: cargolar al terreny	Perforació amb barrena, abocament del formigó mentre s'extreu la barrena i col·locació de la gàbia d'armat
Ús de formigó	Cap	Cada pilot es formigona in situ
Temps d'instal·lació	Hores a dies	Dies a setmanes (inclòs el curat)
Capacitat de càrrega	Immediata després de la instal·lació (verificada per parell)	Només després del curat del formigó (habitualment 7-28 dies)
Verificació de capacitat	Mesura del parell en temps real durant la instal·lació	Assaigs d'integritat i de càrrega després del curat
Dependència del clima	Instal·lació tot l'any en la majoria de condicions	El formigó no es pot abocar amb glaçades severes
Soroll i vibracions	Soroll mínim, sense vibracions al terreny	Soroll de l'equip i trànsit de camions formigonera a l'obra
Terrenys tous i difícils	S'instal·la travessant capes toves fins a l'estrat portant. Sense problemes d'estabilitat de la perforació.	Risc de col·lapse de la perforació en terrenys tous i amb nivell freàtic alt. Els excessos incontrolats de formigó encareixen el material. Sovint requereix entubació.
Tracció / arrencada	Excel·lent resistència a l'arrencada gràcies a l'hèlix	Capacitat limitada a tracció sense ancoratges addicionals
Ús de material	Només acer, sense formigó	Gàbia d'armat + formigó per pilot
Control de qualitat	Registre de parell per pilot, verificació immediata	Depèn de la qualitat del formigó, condicions de curat i estabilitat de la perforació
Extraïbilitat	Totalment extraïble i reutilitzable	Permanent, no es pot extreure
Accessos estrets	Els equips compactes arriben a espais confinats	Gran petjada de l'equip, maniobrabilitat limitada
Impacte ambiental	Acer reciclable, sense residus d'excavació, petjada reduïda	Formigó + acer, retirada de terres i major petjada de carboni

Factor	Pilots helicoïdals	Cargols de fonamentació
Verificació de capacitat	La correlació parell-capacitat (K_t × T) proporciona verificació en temps real durant la instal·lació	Sense correlació de parell establerta; la capacitat requereix normalment assaigs de càrrega individuals
Tracció / arrencada	Dissenyats per a compressió i tracció gràcies a la(es) placa(es) portant(s) helicoïdal(s)	Resistència limitada a l'arrencada, basada només en la fricció del fust; no dissenyats per a càrregues estructurals a tracció
Rang de càrrega	10 a més de 1.000 kN, diàmetres de 60,3 a 323,9 mm (sèrie PRO)	Habitualment per sota de 100 kN
Resistència a la gelada	Hèlix instal·lada sota la cota de gelada; fust esvelt a la zona de gelada que minimitza l'adherència per gel	Longitud típica 0,6-1,5 m: sovint íntegrament dins la zona de gelada en condicions nòrdiques
Extensibilitat	Extensions cargolades fins a la profunditat requerida (més de 30 m possibles)	Longitud fixa, no extensible
Protecció contra la corrosió	Galvanitzat en calent segons EN ISO 1461, acer SSAB traçable	Varia segons fabricant: galvanoplàstia, pintura o galvanitzat en calent
Diàmetre d'hèlix / placa	Plaques portants helicoïdals de 200 a 800 mm	Rosques de 150 a 250 mm o aletes petites
Documentació d'instal·lació	Registre de parell per pilot, dades de capacitat, traçabilitat completa	Habitualment sense documentació per unitat
Normes i disseny	EN 1090 CE, disseny segons EN 1997, recobriment segons EN ISO 1461	Varia segons fabricant; alguns disposen d'ETA específic amb taules de disseny
Aplicacions típiques	Edificis, naus industrials, infraestructura, parcs solars, pals	Tanques, cotxeres, petites terrasses, senyalització, instal·lacions solars a petita escala

Aplicacions

Sense excavació, sense formigó, sense petjada
Funciona fins i tot en terrenys tous
Totalment extraïbles, el terreny torna a l'estat original
Instal·lació amb equips compactes en espais estrets

Enrere

Qualitat i normativa

Fabricats segons normes europees

Cada pilot helicoïdal que rep de Paalupiste es dissenya i fabrica a Finlàndia i està documentat conforme als requisits europeus de certificació estructural.

Certificació CE Fabricació segons EN 1090

ISO

ISO 9001 i 14001 Qualitat i gestió ambiental

Disseny segons Eurocodi Càlcul estructural complet

HDG

Galvanitzat en calent Recobriment segons EN ISO 1461

CO₂

Acer baix en carboni Entre els acers de menor petjada de carboni del món

50+

Vida útil de 50-100 anys Residencial i comercial

DOC

Traçabilitat completa Documentació d'instal·lació per pilot
