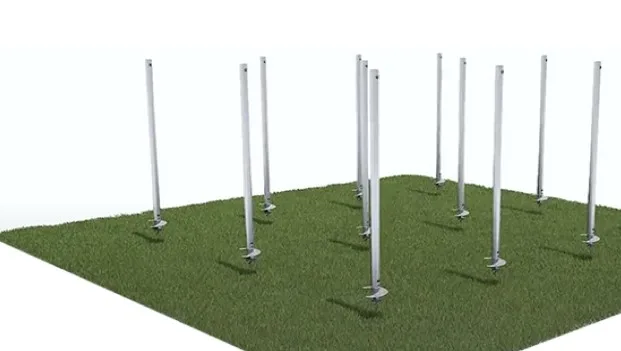

Construcció DIY 6 min de lectura Fonamentacions de terrassa amb pilots helicoïdals Els pilots helicoïdals HELIX s'instal·len amb la perforadora elèctrica MP1, sense excavadora. Fonamentació llesta en hores. Per què els pilots helicoïdals són ideals per a fonamentacions de terrassa Una terrassa és una estructura lleugera, però les seves fonamentacions encara han de ser resistents a la gelada, anivellades i prou portants per mantenir la terrassa recta any rere any. Els pilots helicoïdals compleixen aquests requisits sense cap excavació ni abocament de formigó. Les terrasses normalment utilitzen els pilots helicoïdals HELIX de Paalupiste (diàmetre de tub Ø60,3 mm), que es poden instal·lar amb la perforadora elèctrica MP1 sense excavadora. En terrenys més tous, també es poden utilitzar pilots PRO de Ø60,3 mm amb una hèlix més gran i, per tant, amb una capacitat portant superior. Una fonamentació de terrassa habitual es completa en 2 a 4 hores. Els pilots helicoïdals són portants immediatament, de manera que la construcció de l'estructura pot començar el mateix dia. Escollir el pilot adequat Longitud del pilot La longitud del pilot depèn de l'alçada de la terrassa respecte al nivell del terra: Terrassa baixa (0 a 400 mm sobre el terra): pilot d'1,7 m. L'hèlix arriba per sota de la cota de gelada i la terrassa es manté estable sense aixecaments per gelada. Terrassa elevada (més de 400 mm): pilot de 2,2 m. Cal un pilot més llarg perquè part de la longitud del pilot queda per sobre del terra. Longitud del pilot = profunditat d'encast + tram visible sobre el terra. Una profunditat d'encast suficient garanteix la protecció antigel i la capacitat portant. Tingui en compte la profunditat de la gelada sota la terrassa. La superfície de la terrassa impedeix que la neu s'hi acumuli a sota, cosa que significa que la capa de neu no aïlla el terreny de la gelada. Com a resultat, la gelada pot penetrar més profundament del normal sota una terrassa, de manera que no s'ha de subestimar la profunditat d'encast del pilot. Capçal del pilot Les terrasses utilitzen principalment el suport LH, al qual es fixa directament la bigueta de fusta. Si cal ajustar l'alçada de cada pilot individualment, es pot utilitzar el suport regulable KSL150, que permet corregir l'alçada després de la instal·lació. Suport LH Suport regulable KSL150 Disposició dels pilots i llum Els pilots es col·loquen sota les biguetes portants, i la seva separació ve determinada per la mida de la fusta utilitzada. Una bigueta més gran salva una distància més llarga, de manera que calen menys pilots. Mida de bigueta Separació entre suports (màx.) Idoneïtat 48 x 123 mm 1.400 a 1.500 mm Terrasses petites 48 x 148 mm 1.600 a 1.700 mm Terrasses petites i mitjanes 48 x 198 mm 2.200 a 2.400 mm Terrasses mitjanes i grans Els valors de llum es basen en fusta tractada a pressió de classe de resistència C18, càrrega imposada 2,0 kN/m². Els pilots es col·loquen aproximadament 15 a 20 cm cap a l'interior des de la vora de la terrassa, de manera que els suports i les biguetes quedin amagats sota les posts del paviment. Si la terrassa es construeix contra una paret de la casa, el costat de la paret s'hauria de fixar directament a l'estructura de la paret. No s'han d'instal·lar pilots al costat de la paret, perquè l'eixamplament de la sabata de la casa i el possible drenatge hi poden interferir. Amb la taula de llums i les dimensions de la terrassa es pot calcular el nombre de pilots. Un cop coneguts la mida de la bigueta i les mesures de la terrassa, determinar les posicions dels pilots és senzill. Per què escollir HELIX de Paalupiste en lloc d'un pilot d'importació barat Els magatzems de bricolatge i les botigues en línia venen pilots helicoïdals econòmics, sovint d'origen xinès. La diferència de preu respecte als pilots HELIX de Paalupiste pot semblar significativa, però la diferència es nota a la pràctica: Qualitat de l'acer: els pilots HELIX es fabriquen amb acer SSAB S420 a Finlàndia. Els pilots barats sovint es fan amb acer tou que no resisteix el parell d'instal·lació. Si l'hèlix es doblega en topar amb una pedra, el pilot queda inservible. Perforadora elèctrica MP1: Paalupiste lloga la perforadora d'instal·lació MP1 per als pilots HELIX. No hi ha perforadora disponible per als pilots d'importació barats, de manera que la instal·lació s'ha de fer manualment amb una palanca, cosa molt més lenta i esgotadora. Garantia de 50 anys: els pilots HELIX porten una garantia de 50 anys. Els pilots barats normalment no tenen cap garantia. Galvanitzat en calent segons ISO 1461: els pilots HELIX es galvanitzen en calent d'acord amb la norma ISO 1461, cosa que garanteix una llarga vida útil al terreny. Els pilots d'importació barats poden tenir una qualitat i un gruix de galvanitzat inconsistents, sense complir necessàriament cap norma equivalent. Passos de la instal·lació 1. Marcatge i nivell de referència Les posicions dels pilots es mesuren i es marquen al terreny segons el plànol. Al mateix temps s'estableix un nivell de referència, que s'utilitza per ajustar l'alçada superior de cada pilot durant la instal·lació. El nivell s'ha de planificar acuradament per endavant. Si la terrassa es construeix al costat d'una porta posterior, per exemple, cal assegurar-se que la porta encara es pugui obrir completament un cop la terrassa acabada estigui sobre els pilots. L'alçada total de la terrassa (cap del pilot + bigueta + bigueta transversal + paviment) no ha de superar la cara inferior del llindar de la porta. Si el nivell del llindar no permet una estructura estàndard de biguetes creuades on les biguetes transversals se situen sobre les biguetes principals, l'estructura s'ha de construir amb un perfil més baix. En aquest cas, les biguetes transversals s'instal·len al mateix nivell que les biguetes principals mitjançant penjadors. El resultat és igualment resistent, però l'alçada total es redueix una dimensió de fusta. 2. Instal·lació del pilot Els pilots helicoïdals HELIX s'instal·len amb la perforadora elèctrica de mà MP1. La perforadora es fixa a la part superior del pilot i el pilot es cargola verticalment al terreny. Una sola persona pot instal·lar els pilots, però treballar en parella és més ràpid i facilita mantenir el pilot a plom. La instal·lació amb perforadora elèctrica sol ser 5 a 10 vegades més ràpida que la instal·lació manual amb palanca. Una palanca és adequada per a uns quants pilots com a molt; per a projectes de terrassa més grans, la perforadora MP1 és pràcticament imprescindible. 3. Instal·lació del suport Un cop instal·lats els pilots i verificat el nivell d'alçada, els capçals de pilot es fixen a la part superior de cada pilot. Les biguetes portants de fusta es fixen als suports, seguides de les biguetes transversals i les posts del paviment. Comparativa: mètodes de fonamentació de terrassa Característica Pilot helicoïdal (HELIX) Blocs de formigó Protecció antigel Hèlix per sota de la cota de gelada No resistent a la gelada sense aïllament adequat Excavació Només retirada de la capa superficial Cal excavar per a cada bloc i per a l'aïllament Temps d'instal·lació 2 a 4 hores Diverses hores + anivellament del terreny Portant immediatament Sí Sí Terreny irregular Profunditat d'encast ajustable, funciona en pendents Requereix superfície anivellada o reompliment significatiu Vida útil Garantia de 50 anys (HELIX) Depèn de les condicions i la instal·lació Quan HELIX no és suficient El pilot helicoïdal HELIX està dissenyat per a estructures lleugeres com terrasses, tanques i petites edificacions de jardí. Si s'ha de construir una coberta portant o un tancament envidrat sobre la terrassa, les càrregues augmenten i pot caldre un pilot helicoïdal PRO més resistent (Ø76,1 mm o més gran). Preguntes freqüents Fonamentacions de terrassa Quin pilot helicoïdal és adequat per a una terrassa? Les terrasses s'adapten millor al pilot helicoïdal HELIX de Paalupiste amb un diàmetre de tub de Ø60,3 mm. L'HELIX està dissenyat per a estructures lleugeres i es pot instal·lar amb una perforadora de mà, sense excavadora. Quants pilots helicoïdals necessita una terrassa? El nombre de pilots depèn de la mida i la forma de la terrassa. Els pilots es col·loquen sobre una disposició de biguetes creuades, aproximadament 15 a 20 cm cap a l'interior des de la vora de la terrassa. El nombre exacte es pot determinar en sol·licitar pressupost. Puc instal·lar els pilots helicoïdals HELIX jo mateix? Sí. Els pilots helicoïdals HELIX estan dissenyats per instal·lar-se amb la perforadora elèctrica de mà MP1. La perforadora es pot llogar a Paalupiste. Una sola persona pot instal·lar els pilots, però treballar en parella és més ràpid. Quina longitud de pilot necessita una terrassa? Per a una terrassa baixa (0 a 400 mm sobre el terra), es recomana un pilot d'1,7 m, que arriba per sota de la cota de gelada. Si la terrassa és més alta (per sobre de 400 mm), cal un pilot més llarg, per exemple de 2,2 m, per mantenir una profunditat d'encast suficient. Amb quina rapidesa està llesta una fonamentació de terrassa amb pilots helicoïdals? Una fonamentació de terrassa habitual es completa en 2 a 4 hores. Els pilots helicoïdals són portants immediatament, de manera que la construcció de l'estructura pot començar el mateix dia. Contacti amb nosaltres Demani pilots per a la seva terrassa Amb la taula de llums pot dimensionar la seva terrassa pel seu compte. Un cop sàpiga el nombre i la longitud de pilots necessaris, demani pilots HELIX i una perforadora MP1 directament a Paalupiste. Truqui al 872 04 51 44 info@muroxs.com
