Pilots helicoïdals per a habitatges unifamiliars

Molt més que els pilots de ferreteria

Tot i que Paalupiste va introduir els pilots helicoïdals per a habitatges unifamiliars ja el 2006, encara rebem preguntes de tant en tant sobre si són realment adequats. La confusió sovint ve del fet que, als països nòrdics, la primera experiència que molta gent té amb els pilots helicoïdals són les versions petites d'instal·lació manual que es venen a les ferreteries. Per això fins i tot constructors experimentats se sorprenen en saber que hi ha pilots helicoïdals de grau professional amb diàmetres fins a 330 mm, amb capacitats de càrrega màximes que s'acosten als 1.000 kN per pilot. Per a habitatges unifamiliars típics, la càrrega per pilot sol situar-se entre 100 i 250 kN, de manera que els pilots helicoïdals poden suportar còmodament cases de dues o fins i tot tres plantes sense cap problema.

Per què els constructors residencials trien pilots helicoïdals

La popularitat dels pilots helicoïdals en construcció residencial creix de manera sostinguda i és fàcil veure per què. Permeten saltar-se l'excavació, la retirada de terres, la protecció antigel, els treballs de drenatge i l'abocament de formigó. Eliminar aquests passos accelera tot el procés de fonamentació i manté els costos baixos. En la majoria de casos, l'única excavació necessària és retirar la capa superficial i qualsevol capa orgànica. Aquestes es reemplacen amb geotèxtil i una capa prima de 150 a 250 mm de grava triturada. Sovint, les canalitzacions d'aigua i clavegueram es poden instal·lar al mateix temps.

Tipus de sòl adequats i separació

Els pilots helicoïdals funcionen millor en argila, llim o sorra, sempre que no hi hagi grans blocs de pedra. Per a cases, els pilots generalment s'han d'instal·lar fins a almenys uns 2 metres per garantir un suport lateral adequat. El nombre de pilots depèn del disseny de l'edifici, de les condicions del sòl i del projecte estructural, però una separació habitual és de 2,5 a 3 metres. Això dóna una idea orientativa per a les primeres estimacions de cost.

El procés: de l'estudi del terreny a la instal·lació

El treball normalment comença amb un estudi geotècnic i el disseny de la fonamentació. L'informe del terreny és essencial perquè aporta les dades necessàries per dimensionar els pilots i preparar un pressupost precís. Paalupiste pot fer-se càrrec del paquet complet, des del disseny fins al subministrament dels pilots i la instal·lació.

La instal·lació gairebé sempre es fa amb una excavadora equipada amb un capçal d'accionament amb parell. Abans de començar, un topògraf marca les ubicacions dels pilots. També cal un nivell de referència perquè els pilots es puguin ajustar a l'alçada correcta. Les petites diferències d'alçada es poden ajustar amb suplements d'acer dins dels collars del capçal del pilot. Les ubicacions normalment es marquen amb estaques, barretes d'armadura o esprai. Si s'utilitza esprai (una "X"), faci-la més gran que l'hèlix del pilot perquè no desaparegui en cargolar el pilot.

Instal·lació en un o dos dies

En la majoria de projectes residencials, els pilots s'instal·len en un o dos dies. Durant la instal·lació, el parell es controla amb un sensor o mitjançant la pressió hidràulica, cosa que requereix un coneixement precís de les característiques de l'equip d'accionament. Cada pilot queda registrat: número, mida, longitud, parell d'instal·lació, capacitat estimada i qualsevol desviació. El client sempre rep una còpia del registre d'instal·lació.

Si grans blocs de pedra afecten la precisió i se superen les toleràncies, el projectista de la fonamentació avalua la situació i recomana les accions necessàries, com ara pilots addicionals o altres ajustos.

L'estructura per sobre dels pilots

L'instal·lador neteja les peces tallades i les envia a reciclar. Amb pilots helicoïdals, la fonamentació d'una casa es completa més ràpidament, amb més facilitat i gairebé sempre a un cost inferior que amb els mètodes tradicionals, i la construcció pot començar immediatament després. Prescindir del formigó també redueix significativament les emissions de CO2 de la fase de fonamentació.

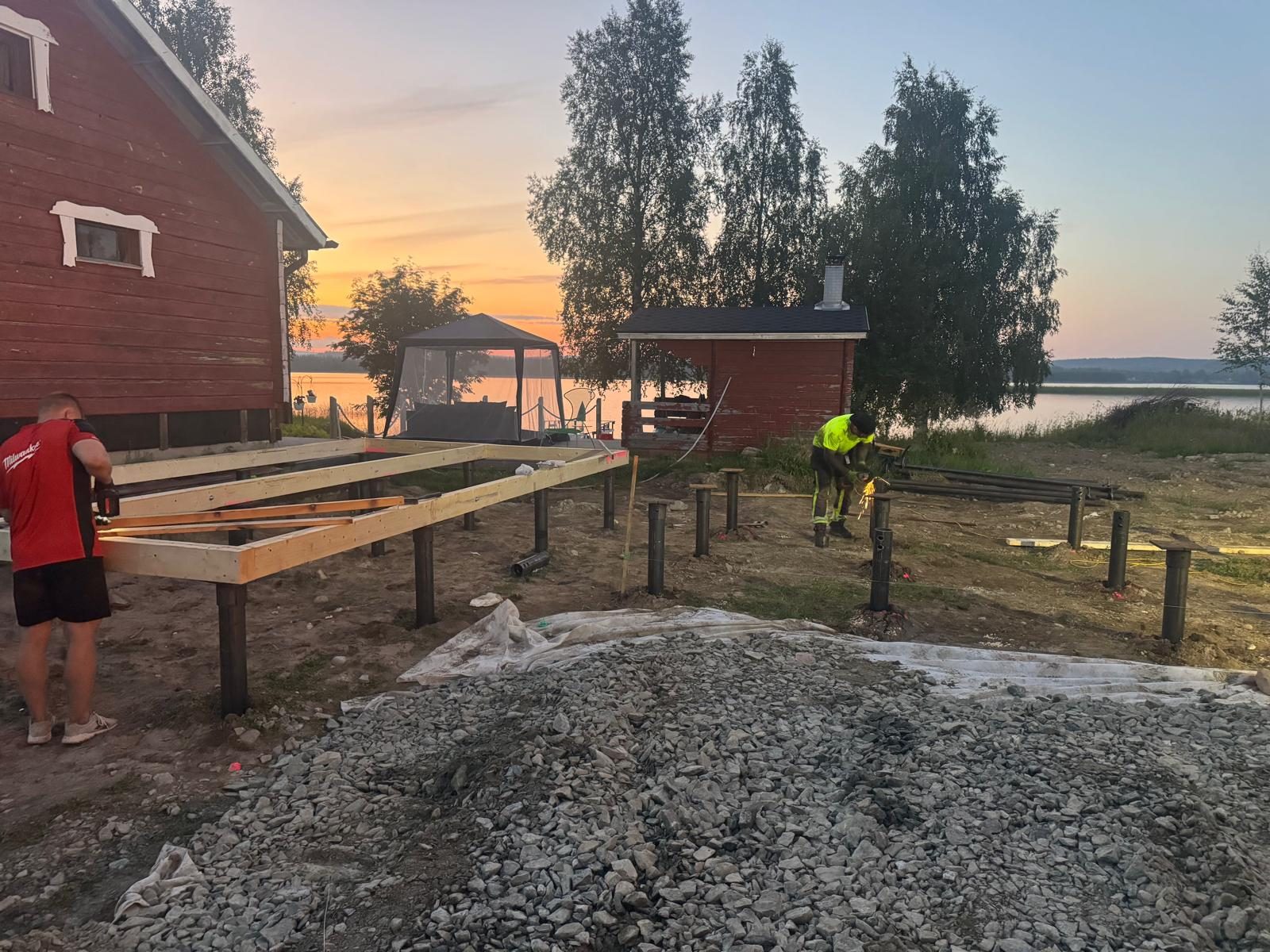

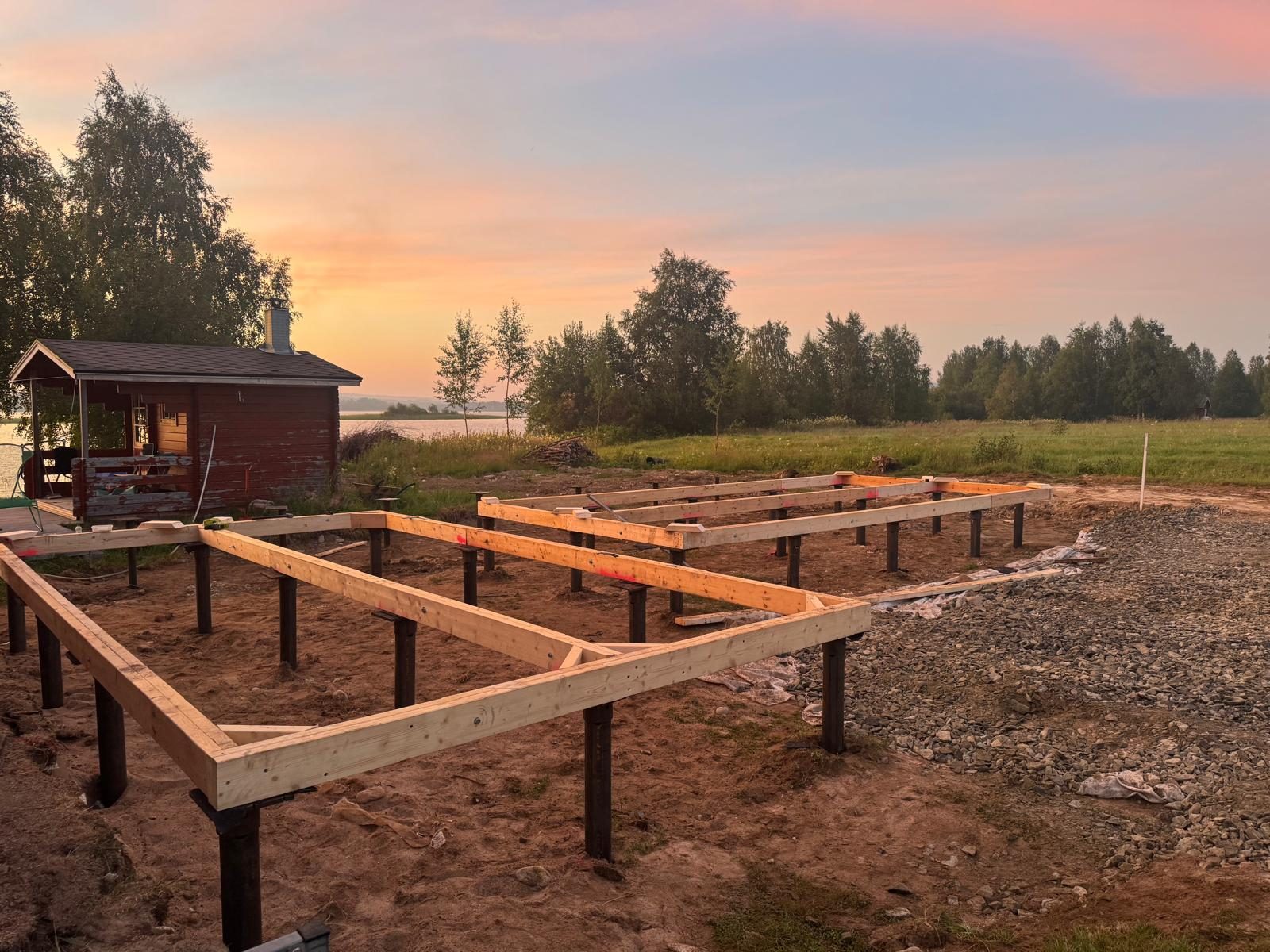

L'estructura per sobre dels pilots normalment és d'acer o de bigues de fusta laminada. Els pilots també poden suportar sabates o lloses. Els capçals de pilot es fixen a la part superior de cada pilot i tenen forats de cargol per fixar les bigues de fusta per sota. Alternativament, es pot soldar una estructura d'acer als capçals, o els capçals es poden embeure en una biga de lligat de formigó.

El resultat

Al final, els pilots helicoïdals ofereixen fonamentacions fiables de manera ràpida i rendible, mantenint l'obra neta. Si està planificant una nova casa, contacti amb nosaltres a Paalupiste i estarem encantats de parlar del seu projecte.
